3. Constructietips

• Gebruik geen dikkere plaat dan noodzakelijk (i.v.m. productietijd, kosten en gewicht).
• Probeer een product zoveel mogelijk uit uniforme profielsoorten en plaatdiktes op te bouwen (i.v.m. de instel- en wisseltijd van de machine).
• Probeer het aantal lassen in een product beperkt te houden (i.v.m. krimp en het opwekken van eigenspanningen).
• Maak bij gezette producten waar nodig gebruik van verstevigingsdelen.
• Leg lassen zoveel mogelijk in de zogenaamde spanningsarme gebieden (plaatsen waar de belastingen klein zijn).
• Gebruik gesloten profielen als kokers en pijpen op torsiebelaste plaatsen.
• Houd er rekening mee dat een plaat beter kan worden belast op trek dan op druk (knikken).
  Maak dezelfde onderdelen toepasbaar voor meerdere functies (i.v.m. besparing op de insteltijd van machines en voorraadbeperking).
• Gebruik standaardcomponenten. Deze zijn goedkoper en gemakkelijker leverbaar.
• Denk bij het ontwerpen aan het positioneren van de verschillende componenten ten opzichte van elkaar.
• Gebruik omvormtechniek i.p.v. lassen (i.v.m. besparing op tijd en kosten voor positioneren, richten, nabewerken).
• Gebruik omvormtechnieken i.p.v verspanende technieken.
• Gebruik zoveel mogelijk eenvoudige constructieelementen als strip, profiel, gezette plaat, buizen e.d.
• Houd rekening met de volgende bewerkingsstap in het productieproces.
• Houd de montage van onderdelen eenvoudig.
• Houd rekening met de haalbare toleranties van het productieproces.
• Houd de toleranties op producten zo ruim mogelijk (functioneel). Dit maakt de productie gemakkelijker en goedkoper.

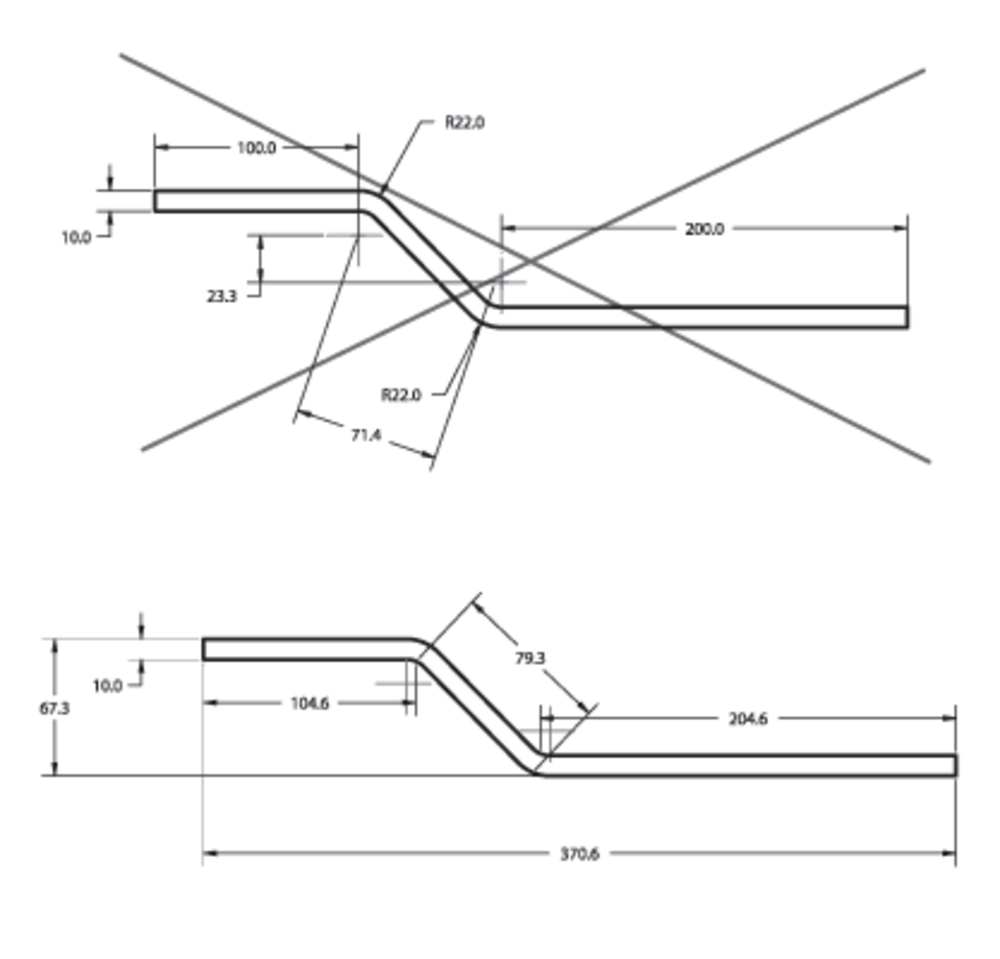

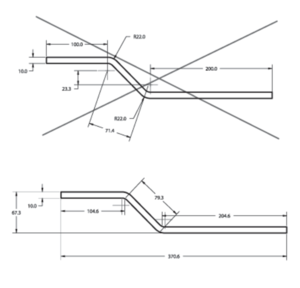

• Let er bij het inschrijven van de voor de productie benodigde maat op, dat deze direct toepasbaar is. Fig. 3.1
• Geef op tekening duidelijk het afwerking- niveau aan (zoals lassen en strak en glad afwerken). Anders worden alleen de basisbewerkingen uitgevoerd.
• Standaardiseer veel voorkomende constructieve details of producten als kasten, sluitingen en afdichtingen.
• Maak bij samengestelde producten gebruik van mono-tekeningen.
• Vaak zijn scherpe hoeken niet gewenst. Rond daarom af met een uitwendige radius van 0.5 mm.
